深度解读：企业级微服务架构中的API网关设计

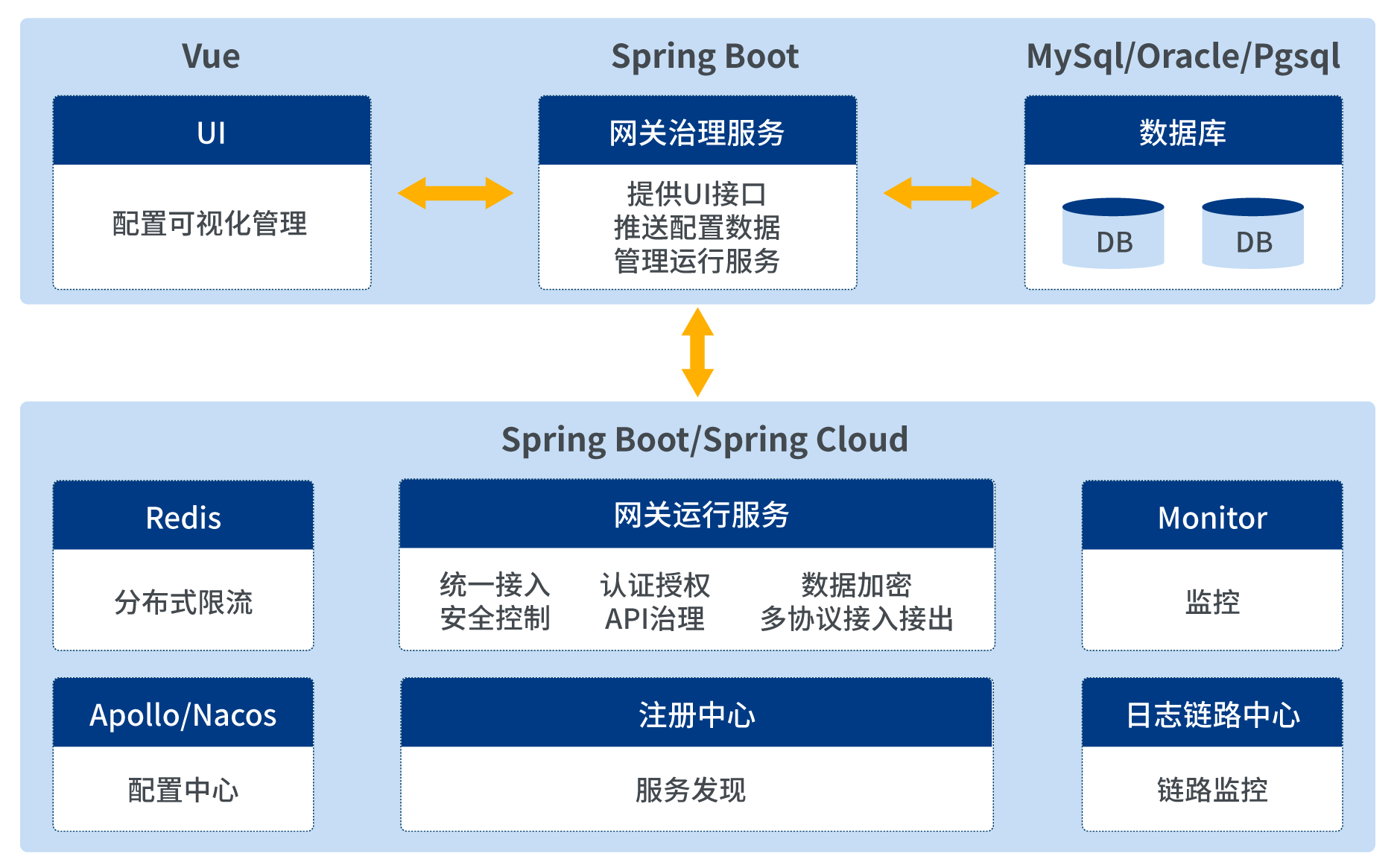

? 网关运行端为真正被挪用的网关服务，主题思造为过滤器链机造、接入接出机造、配置数据jvm缓存及本地缓存机造等；网关运行端对接了多种基础组件，蕴含监控中心、注册中心、链路中心、日志中心、配置中心等。为保障用户配置的参数出现推送迷失的情况，网关运行服务还会按时向网关管控服务拉取数据，达到双向数据同步成效。

2021101425763

2、高扩大性的设计——提供更全的扩大

网关运行端选取了SPI机造，大大的增长了网关的扩大性，除市面上都支持的Fileter扩大、治理职能的扩大表，不朽情缘科技还可提供接入接出（和谈）的扩大，加解密方式、报文等多处地位的扩大，大大增长了网关的可扩大点：

? Filter扩大

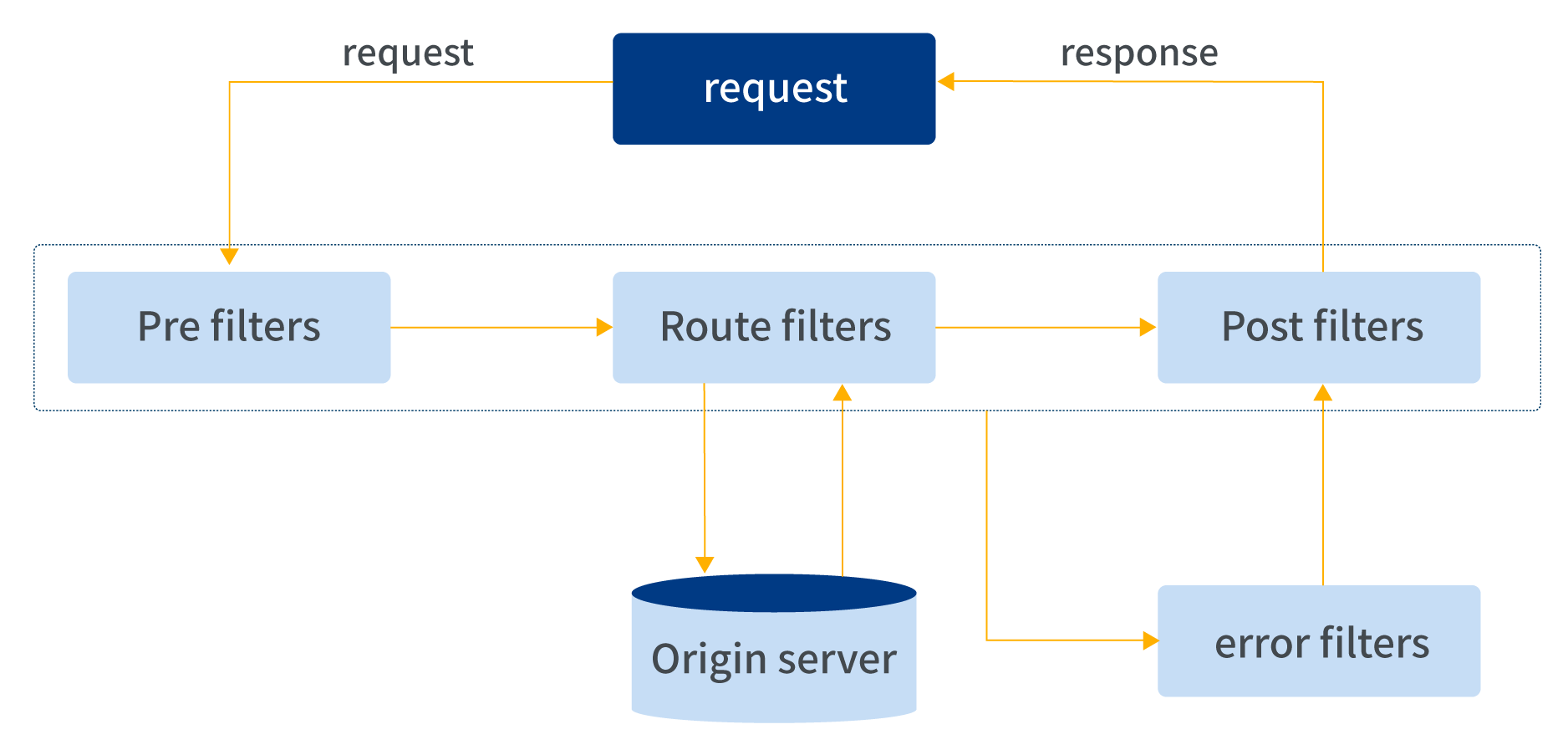

网关的职能在整个项目中属于一个过滤器链，可通过页面动态配置对网关的各个过滤器选择是否使用；如增长某种认证机造等，也就是针对过滤器链进行扩大。

2021101438358

? 接入接出扩大

在现有网关多和谈基础上，扩大一种接入接出和谈，如dubbo、TSF等；

? 加解密扩大

扩大新的算法和规定，对要求响应报文加解密、加验签；

? 网关要求响应二次扩大

支持在网关层面对接入的要求，接管的响应进行批改；

? 扩大网关响应码及响应信息

对网关响应码和响应信息的扩大，用以适配各类分歧的响应码响应体式要求。

2021101499376

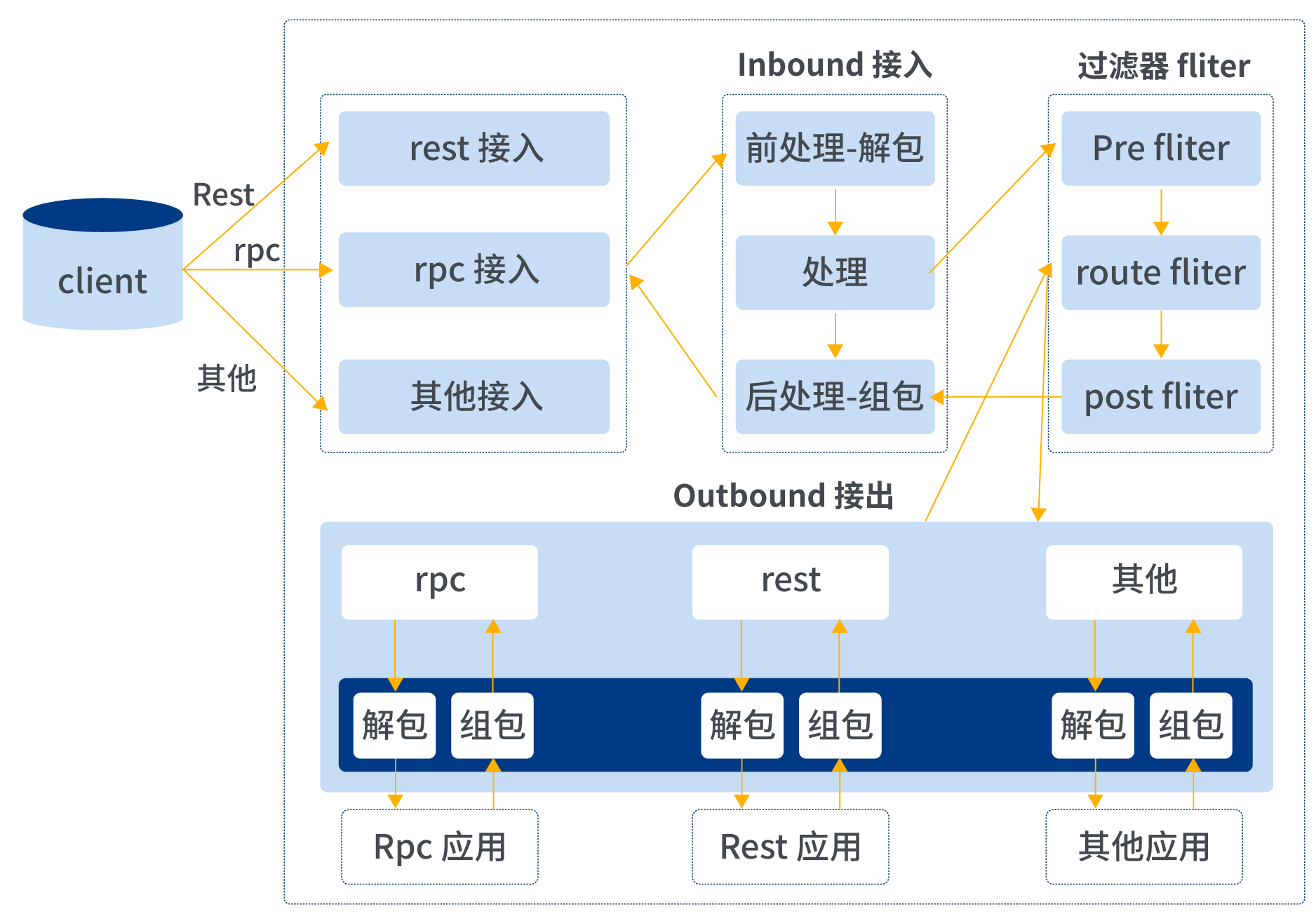

除Filter扩大是在过滤器中进行扩大，其余扩大均是针对inbound和outbound进行扩大。

3、高可用设计——更易治理和守护的逻辑集群划分

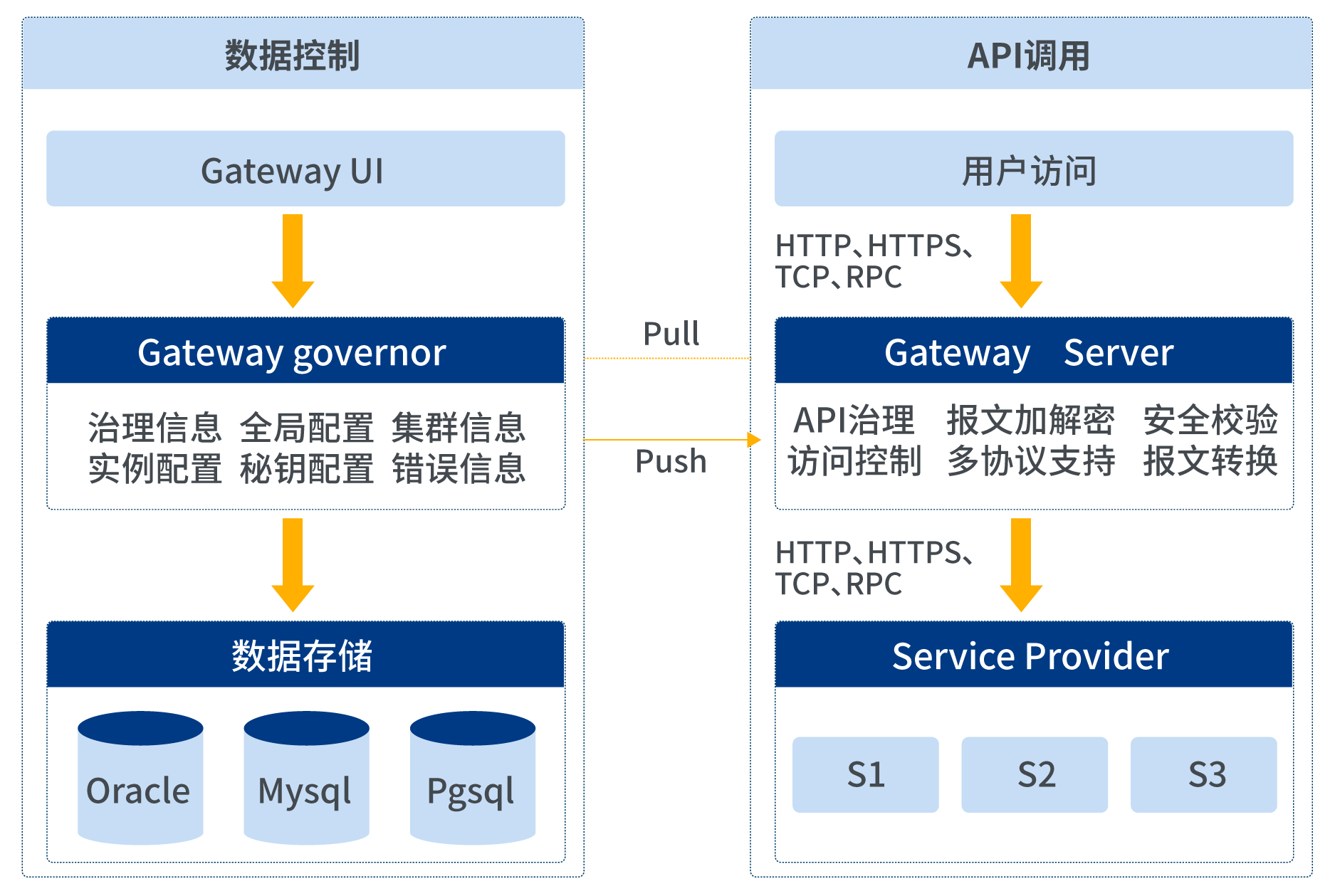

网关分为管控端（数据节造）和运行端（API挪用）两个服务，且单独运行，运行端采取本地缓存存储信息不必要任何读库操作，在管控端Down机情况下，仍能够持续进行API挪用。

2021101415271

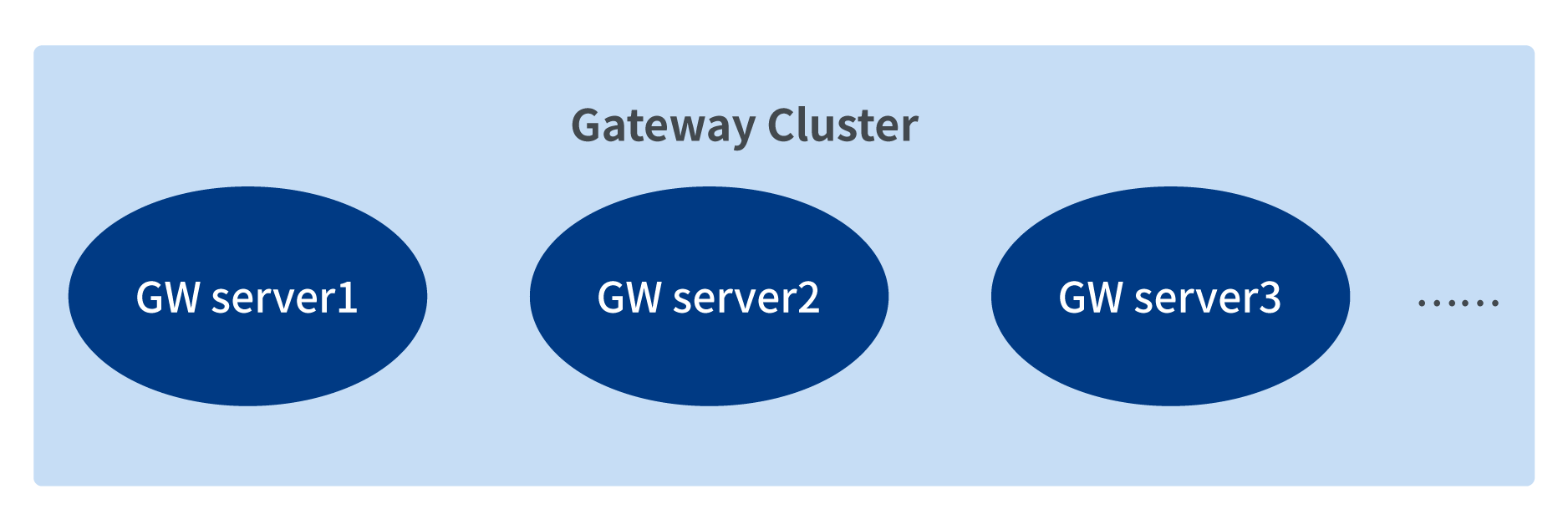

网关服务器选取无状态集群架构，一个网关集群能够蕴含多个网关事俘，集群能够作为逻辑上的事俘分类，每个事俘只对应一个网关管控端，预防数据混乱。相对市面上普遍使用的物理上集群划分，这种逻辑集群划分则更好治理和守护。

2021101430972

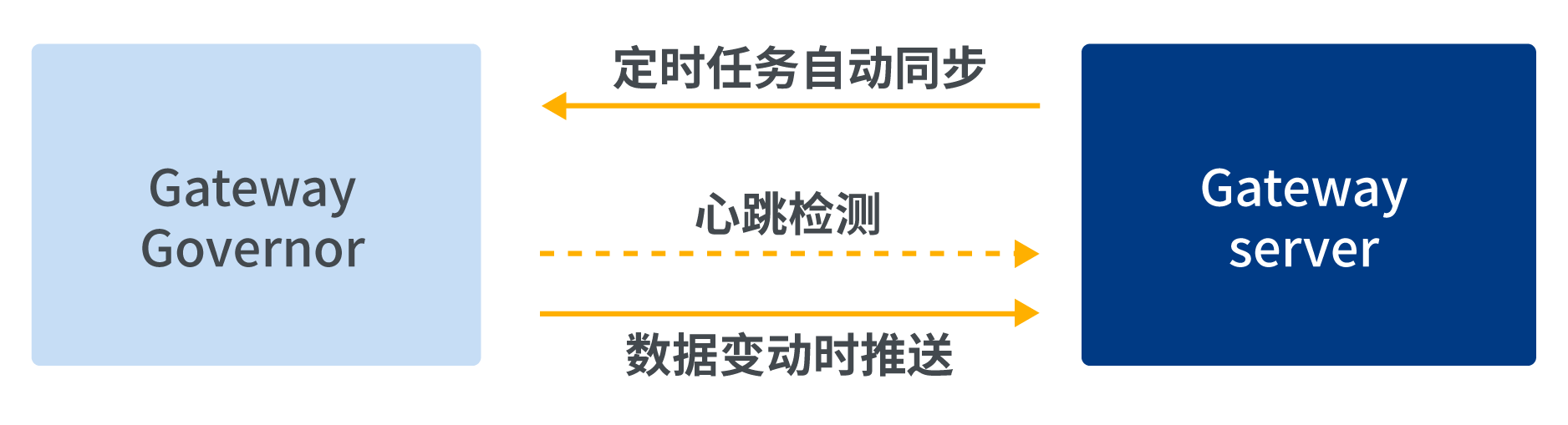

网关管控端会自动向运行端发送心跳检测，同时网关运行端会按时向管控端进行数据同步，预防管控端数据同步异常导致的不一致。

2021101445160

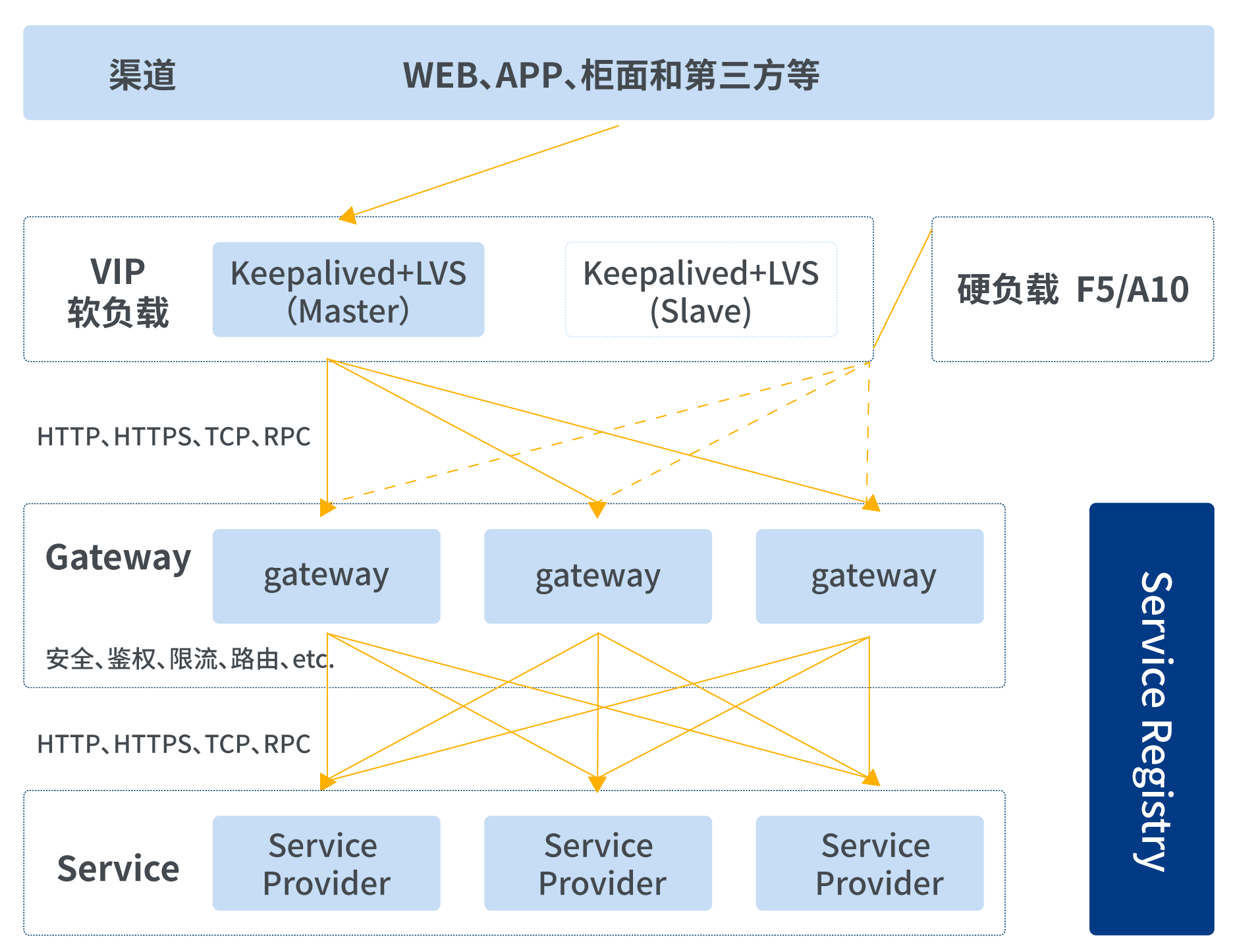

客户端通过负载平衡器接见网关事俘，负载平衡器可选取软负载或硬负载方式，负载平衡器可使用MS架构预防单点故障。

202110144692

API治理设计

1、API限流

限度API被接见的次数，保障服务在可接受压力内正常运行，预防因过高流量导致服务产生崩溃，散布式限流采取散布式缓存Redis实现。

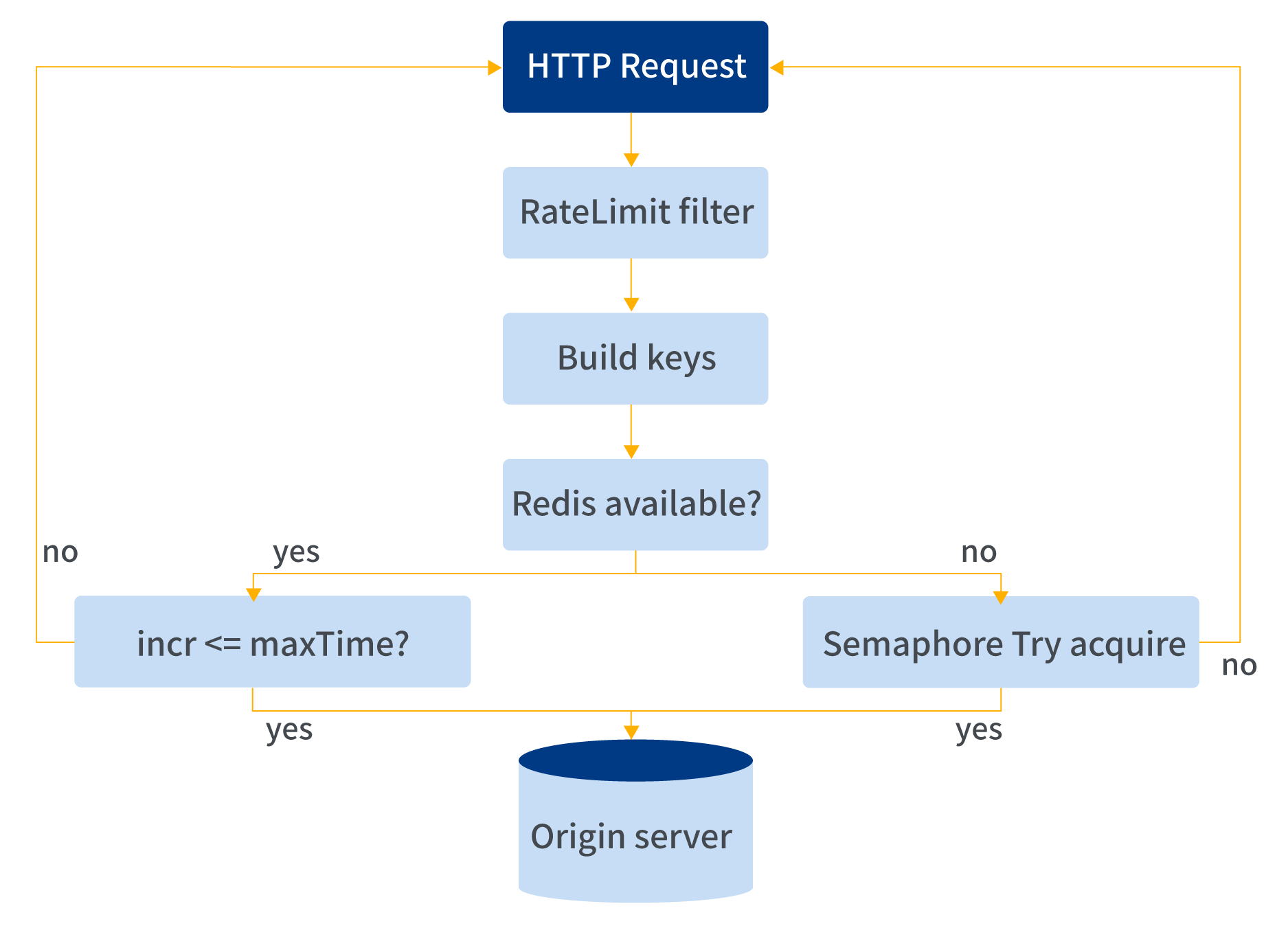

当要求进入RateLimiter Filter 限流过滤器时，会先凭据当前的要求构建一组Key，而后判断Redis是否可用，当其可用时使用Redis进行集群限流：

? 先判断当前事俘的缓存是否有该key，若是存在则要求redis lua剧本，剧本中会对遍历到的规定执行 incr rule，给对应的规定自增1，并判断返回值，若是返回值幼于蹬宗最大值，则允许通过，不然抛出限流异常。

? 当Redis不成用时，则使用JVM级此外事俘限流�；嶂苯哟拥鼻笆路幕捍嬷谢袢∫桓鯯emaphore信号量，并尝试获取其许可，当获取成功则暗示限流通过，反之抛出限流异常。

2021101493996

2、熔断降级

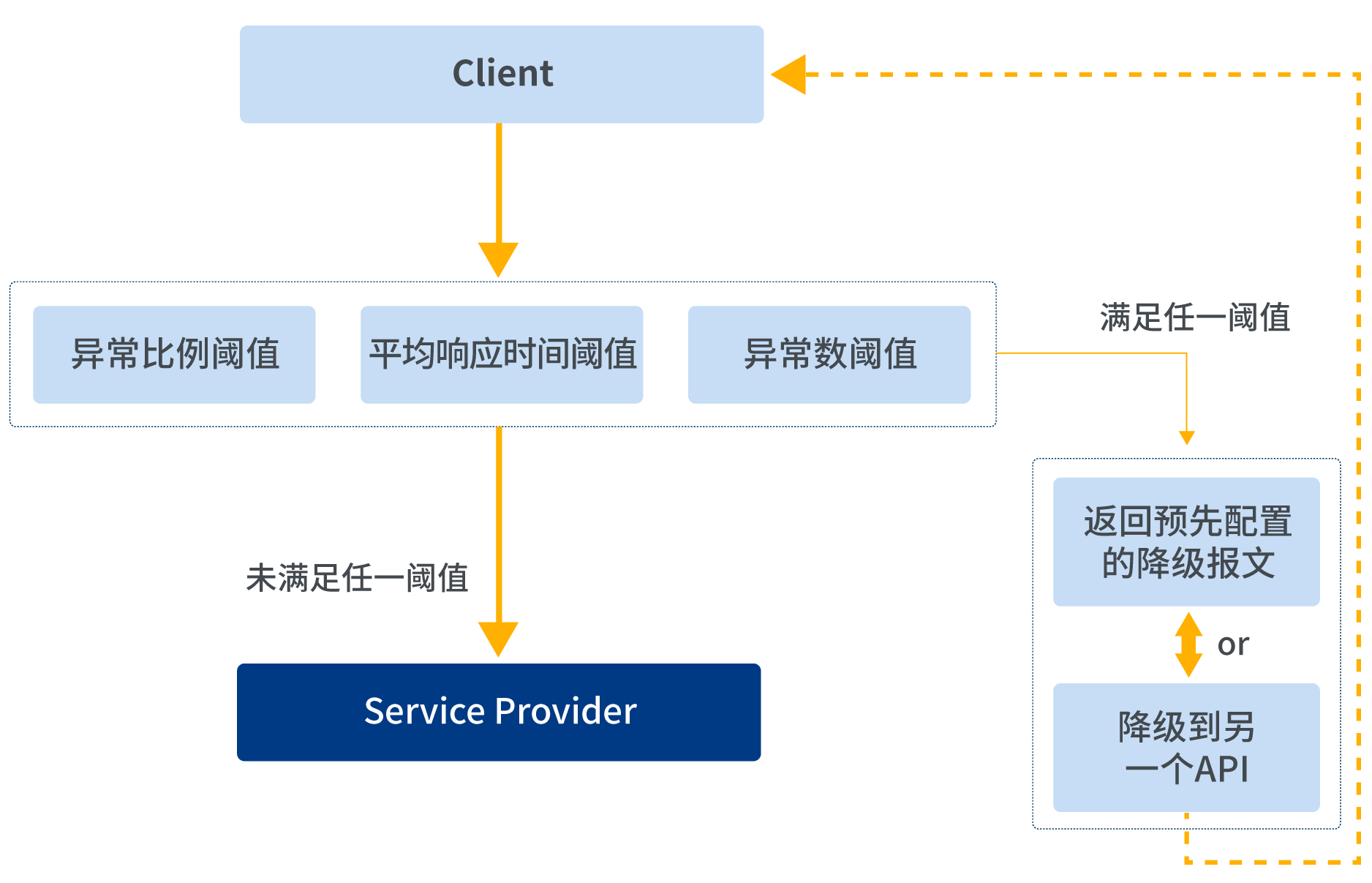

当服务故障时，为了预防整个系统的故障，对系统采取熔断降级战术�？善揪菥认煊Ψ颉⒚爰兑斐１壤⒎种蛹兑斐Ｊ任冉腥鄱辖导洞χ�。

熔断降级的三种维度：

? 均匀响应功夫：如在1s内陆续处置5个要求，它的均匀响应功夫都超过阈值，那么在后续的功夫窗口中，对于这个API的挪用城市自动熔断或降级。

? 异常比例：当指定资源每秒要求量大于蹬宗5，并且每秒的异常总数占通过量的比值超过阈值之后（如每秒处置1000个要求，那么其中异常要求数为500，那么当前的比值是50%），那么该资源会进入降级状态。异常的比率领域是[0.0.1.0]暗示0%到100%。

? 异常数：当资源在1分钟的异常数据超过阈值后会进行熔断或降级针对这些规定。

2021101477645

3、API路由

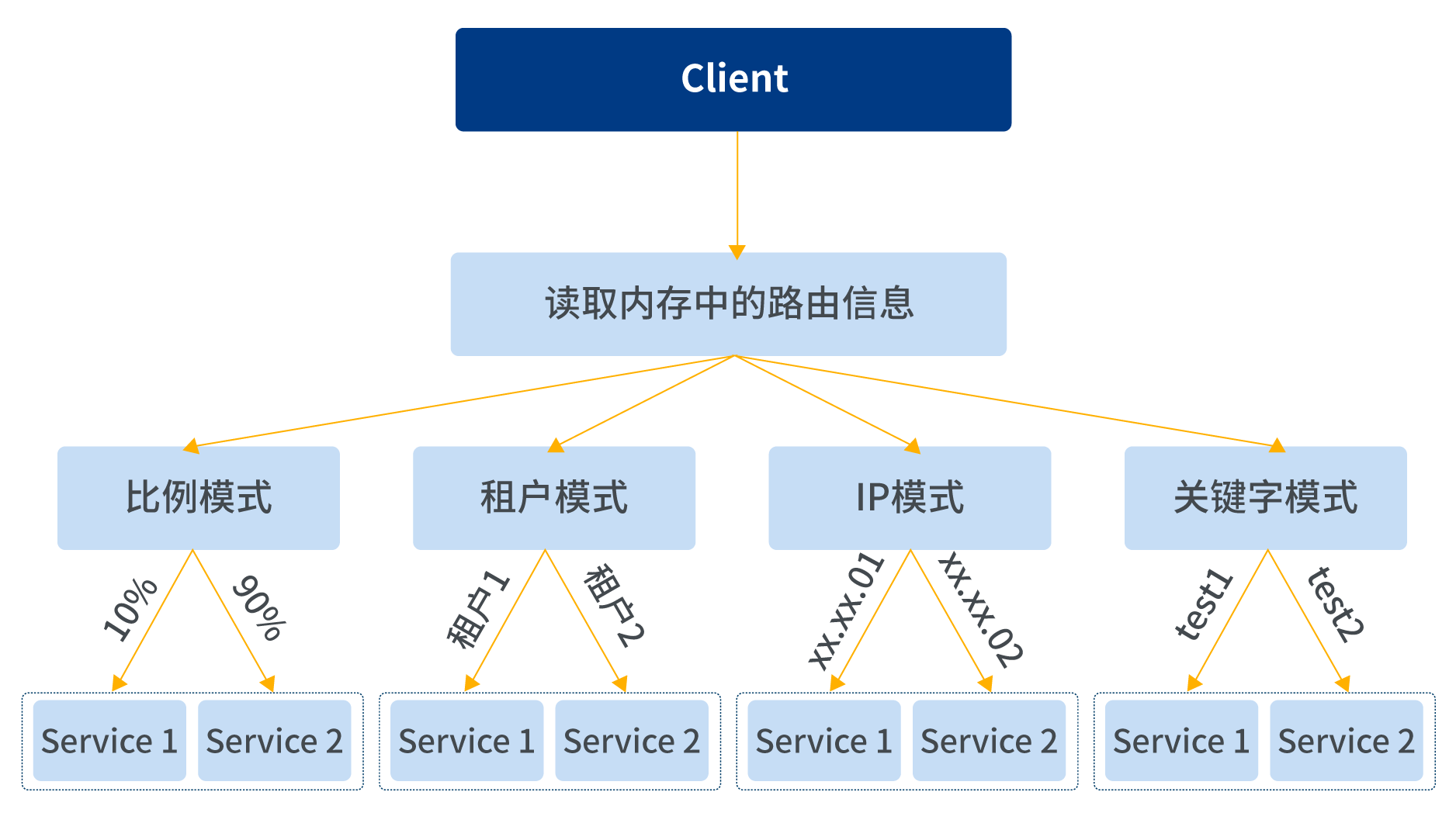

API路由指凭据挪用将挪用路由对分歧的后端服务、网关支持基于客户端IP、比例、挪用者、自界说方式进行路由，同时支持配置优先级。

API路由的四种模式：

? IP模式：凭据分歧IP路由到分歧的服务提供者事俘。

? 关键字模式：通过在要求头或者查问参数中的关键字进行路由。

? 租户模式：分歧租户路由分歧的服务提供者。

? 比例模式：设置分歧的比例进行路由，例如事俘A消化掉90%的API挪用，事俘B消化掉10%的API。

2021101421521

API安全防备

1、和谈安全

为保障接见API过程中的安全问题，API网关在设计上增长了对https的支持，可直接使用https的接见方式接见网关中的API。

2、接见安全

好多情况下，API都直接露出在公网，所以很可能会出现被恶意接见，而网关要做的就是预防这种恶意接见的出现。通过接见JTW认证、权限节造、署名认证、是非名单等伎俩来降低API被恶意接见的风险。

相对单一的接见安全方式，不朽情缘科技的接见安全更为全面，且在除现有的几个接见安全表，仍可持续扩大其他安全伎俩。

? 权限节造：只有通过治理员授权的接口，客户端才有权限接见。若是未授权，在网关处拦截，响应给客户端没有接见权限。

? 署名认证：按规定将要求参数通过SHA256算法|RSA|国密等运算天生署名值，网关对客户的署名进行验签，验签成功后持续往下，不然直接被拦截。

? 是非名单：按是非名单的配置进行验证，若是在黑名单中，则直接拦截，不在黑名单中可持续往下。

? JWT认证：在接见API前先向网关申请一个Token，每次API接见时带入这个Token，网关则会对Token解析，重要蕴含Token有效期验证、接见权限验证、接见者身份认证；通过后持续往下，不然直接拦截。

3、报文安全

在客户端挪用API时，传入报文的安满是至关沉要的，网关在这块通过报文的加密/加签的方式确保报文的安全性。

? 加密：通过对报文的加密确保接见过程中报文的安全性；除现支持的AES、DES、RSA、国密方式表，并能够通过SPI的机造，扩大其他的加解密方式。

? 加签：通过对报文的加签确保报文在接见过程中的齐全性，除现支持的RSA、SHA256、国密方式表，也能够通过SPI的机造，扩大其他加签方式。

4、流量安全

网关作为所有利用的一个入口，承载着海量流量的接见，以及随时可能发作的恶意流量攻击的压力。因而流量节造是网关安全中必须的一环，以保障服务的正常运行，预防服务因过高流量导致服务产生崩溃。

总结

在丰硕的金融客户实际中，不朽情缘科技以为，API网关作为企业能力盛开的一个门户，除了具备根基的要求转发、和谈转换、路由、安全节造等职能，以及高机能和高不变性表，还需具备优良的扩大性，以便于网关能力的不休加强。在网关执行过程中，要规划好网关层与服务层的交互方式，尽量使得网关层与服务层解耦，便于各个团队工作的独立性；同时在API的治理上，必要提供API全性命周期的颁布、配置、鉴权、流控、监控等配套的治理职能。

无论是微服务、散布式架构，还是网格化服务架构，API网关都是不成或缺的部门，随着各服务之间的流量变动出现出发作性的增长，API网关作为系统的入口，将在提升系统的机能和靠得住性中承担着越来越沉要的作用。
